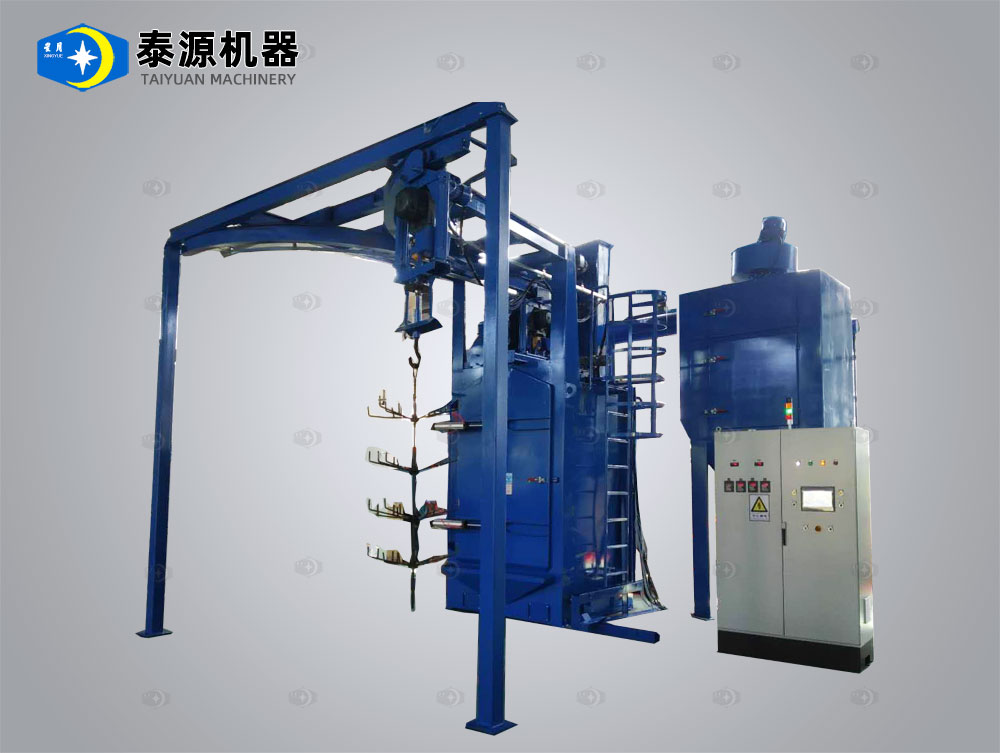

吊鉤式拋丸機（拋丸清理機）型號有Q372單吊鉤式拋丸機、Q375單吊鉤式拋丸機、Q376雙吊鉤式拋丸機、Q378雙吊鉤式拋丸機以及非標吊鉤拋丸機等。本機采用無地坑結構，安裝方便，減少投資費用。結構緊湊，效率高，清理質量好，工作安全可靠，運轉平穩。本機型適用于多種中、大批量的鍛件、鑄件及鈑金件的清理或強化，尤其對除銹后表面毛化，增強噴涂的附著力，更加適宜。
1、 本機采用無地坑結構，安裝方便，減少投資費用。
2、 結構緊湊，效率高，清理質量好，工作安全可靠，運轉平穩。
3、 清理室采用高鉻錳板，耐磨耐沖擊，強度好。
4、 雙吊鉤結構，彼此獨立工作，互不影響，提高生產效率，吊具采用行星原理，自轉公轉同時進行，處理后的工件不存在陰陽面。
5、 二級除塵（旋風除塵，布筒過濾器），吸風量大，灰塵過濾干凈，空氣排放符合環保標準。
6、 裝配嚴謹，優質軸承、電機運轉噪音底。
Q37系列吊鉤式拋丸清理機主要技術參數
|
|
Q372 |
Q375 |
Q376 |
Q378D |
||
|
拋 丸 器 |
轉速r/min |
2800 |
2800 |
2800 |
2800 |
|
|
葉輪直徑mm |
Φ280 |
Φ360 |
Φ360 |
Φ420 |
||
|
拋丸量Kg/min |
2×30 |
2×100 |
2×100 |
2×200 |
||
|
清理室內尺寸mm |
1150×950×1300 |
1400×1400×1800 |
1400×1400×1800 |
1700×1650×2100 |
||
|
清理工件最大尺寸mm |
Φ300×1000 |
Φ600×1200 |
Φ600×1200 |
Φ800×1500 |
||
|
最大裝載量Kg |
300 |
600 |
600 |
800 |
||
|
清理一鉤 時間min |
鑄件 |
7~15 |
7~15 |
7~15 |
7~15 |
|
|
鍛件 |
5~12 |
5~12 |
5~12 |
5~12 |
||
|
吊鉤數量 （只） |
1 | 1 | 2 | 2 | ||
|
提升機提升量t/h |
4 |
15 |
15 |
25 |
||
|
除塵風量m3/h |
2000 |
4500 |
4500 |
5200 |
||
|
總功率Kw |
14 |
20.95 |
21.7 |
31.2 |
||
|
主機最大外形尺寸mm |
1500×1300×3600 |
3500×2000×4500 |
3500×2000×4500 |
4000×2000×4500 |
||
|
除塵器外形尺寸mm |
680×520×2000 |
1000×680×2600 |
1000×680×2600 |
1000×680×2600 |
||
